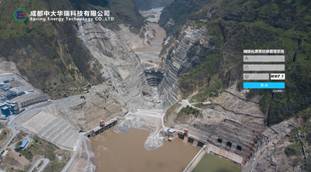

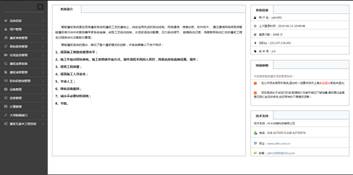

登錄界面                                                                                                主界面

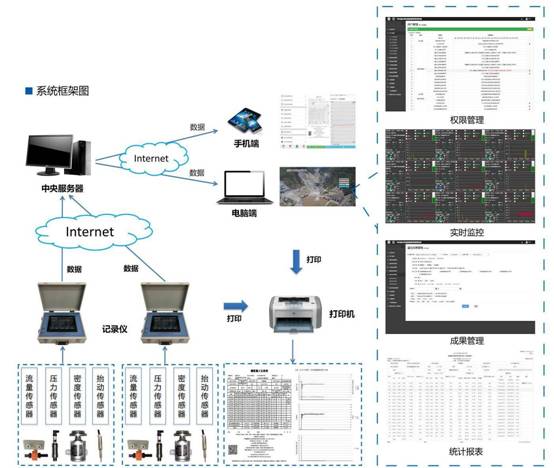

記錄儀、智能灌漿系統的數據可無線傳輸?shù)街醒敕?wù)器，接入網絡化灌漿信息管理系統。網絡化灌漿信息管理系統是一套具有數據上傳、實時監控、用戶權限管理、資料查詢及整理、防偽碼查詢等功能的軟件。我公司設有專門的服務器，為客戶提供網絡化信息管理系統的接入及軟件服務。

網絡化灌漿信息管理系統包括10個功能模塊和2個接口。

功能模塊

·用戶管理

>設置0號管理員、管理員、普通賬號三種類型。

>0號管理員對系統所有人員賬號進行管理，該賬號由建設單位指定人員管理。

>建設單位、設計單位、監理單位、施工單位各指定一個或多個管理員，負責各自單位的人員賬號的添加、刪除、權限（單位范圍內的權限）增減等。

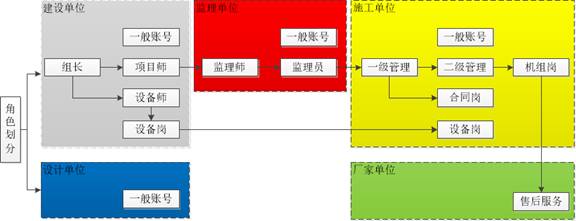

·權限管理

>分單位、分角色、分功能對權限進行管理

>將所有賬號劃分為16個角色，0號管理員根據賬號角色及其所需功能劃分權限

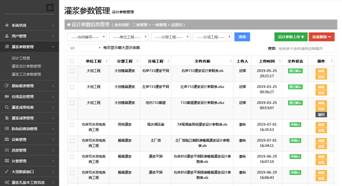

·灌漿參數管理

現存問題：參數設置工作量大，且人工錄入易出錯。在灌漿開始前，必須要錄入合同編號、單位工程名稱、孔號、段號等基礎參數。這些參數原來都是在數據中心上由工人手工錄入的，Android數據中心共需錄入44項設計、工藝參數，工作量較大，且有時錄入不規范，容易出錯。

系統功能：在網絡系統錄入?yún)?shù)，現場一鍵下載、自動選擇

>參數錄入流程化管理：錄入?yún)?shù)時，要經過錄入、審核、確認3個步驟，進行流程化管理，確保參數錄入正確。

>參數一鍵下載：現場數據中心可對中央服務器端已審核通過的參數進行一鍵下載，手動選擇本次灌漿孔號、段號即可完成所有的參數設置，大大降低工作量，且錄入格式規范，減少人為輸入錯誤。





·在線監控管理

在開放區域或廊道，在有第三方信號情況下，灌漿數據通過設備內置的無線數據發射模塊，實時傳輸?shù)街醒敕?wù)器。支持3G、4G和Wi-fi等多種傳輸協議。



灌漿數據實時上傳后，通過電腦端的網絡化灌漿信息管理系統及手機APP展示實時采集到的各種灌漿施工過程數據，將數據傳輸給使用各方，展示數據方式與現場查看方式一致。

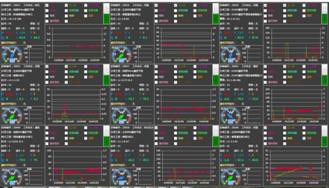

>實時數據9屏顯示，屏幕自動切換。

>實時顯示現場灌漿數據，查看壓力、流量、密度、抬動等參數走向，與現場灌漿數據一致。

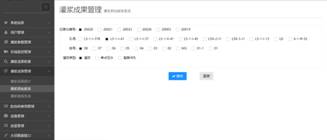

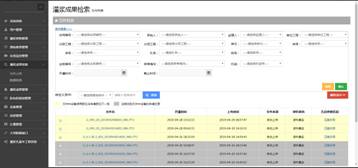

·灌漿成果檢索

設置快捷搜索功能，其可任意歸類設備號、工程部位、孔段號或時間段等進行實時瀏覽、查詢系統覆蓋范圍內的所有施工過程灌漿數據。按需查詢，根據需, 要自定義設置查詢條件，可查看所需報表及曲線信息。

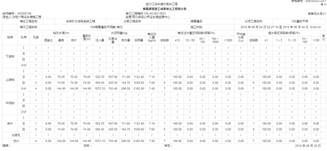

·報表成果管理

可自動完成《水工建筑物水泥灌漿施工技術規范》（DL/T5148-2001）上要求的所有成果資料和工程圖紙，能滿足A4打印機輸出，方便資料整理和保存，輸出的結果包括：《灌漿施工記錄表》、《灌漿成果一覽表》、《灌漿分序成果統計表》、《灌漿綜合統計表》、《各次序孔透水率頻率曲線圖》、《灌漿綜合剖面圖》、《檢查孔壓水試驗成果表》、《單位注入量頻率曲線圖》等。

>報表一鍵生成：水泥灌漿、水泥核銷以及檢查孔成果相關的13張統計表，根據自定義條件一鍵生成，快速、準確、節省人工。

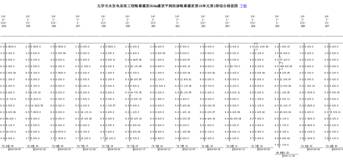

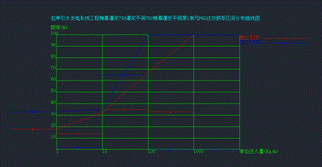

>頻率曲線圖、綜合剖面圖快速生成，并可導出為CAD格式，提高效率，節省人工。

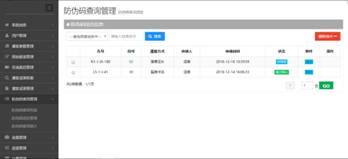

·防偽碼驗證

現存問題：防偽碼驗證需要逐份資料錄入防偽碼、孔號、段號等信息，不夠便捷

系統功能：自動得出防偽碼驗證結果

>灌漿資料自動上傳至中央服務器，無需人工錄入，系統自動得出防偽碼驗證結果，大大減少人工。

>可直接查看以往所有資料防偽碼驗證結果。

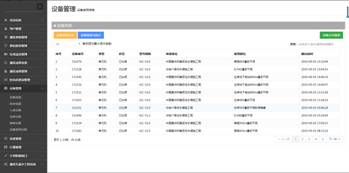

·設備管理



·進度管理

現存問題：日?qǐng)?bào)、周報靠人工收集整理生成，過程繁瑣，耗時長，效率較低。

系統功能：自動生成日?qǐng)?bào)周報。

>每天自動生成日?qǐng)?bào)、每周自動生成周報

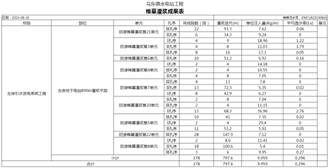

>自定義條件，檢索并生成周計劃表、施工日?qǐng)?bào)/月報/季報/年報、帷幕灌漿成果表、固結灌漿成果表、灌漿工程日?qǐng)?bào)表，隨時了解工程進度。

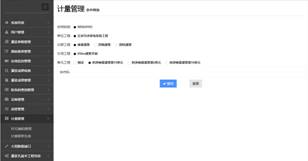

·計量管理

用戶自定義條件，生成與各結算系統配套使用的工程量結算計算書，并支持打印、預覽及Excel導出。



接口

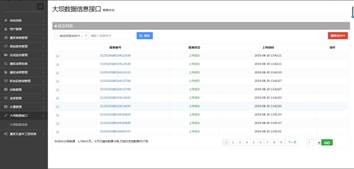

·接口1 大壩數據接口

系統中所有的灌漿報表，通過防偽碼驗證及參數匹配之后，自動上傳智能大壩系統。

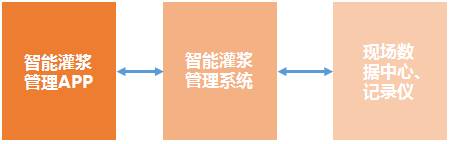

·接口2 移動端數據接口

      通過接口，為智能灌漿管理APP提供實時數據、設備信息管理、防偽碼查詢管理、進度管理、成果管理等相關數據，實現移動數據共享、信息同步功能。
